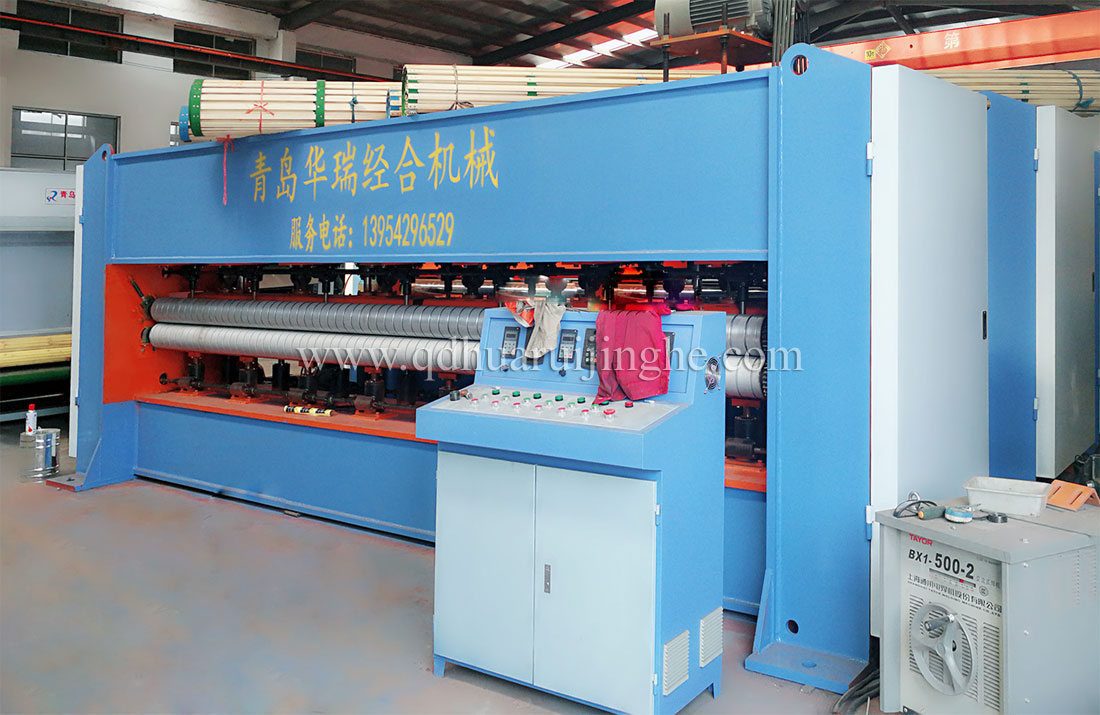

中速针刺机

产品用途
组合式结构,采用优质钢板组件,并经过热处理消除焊接内应力;活动梁:采用铝合金材料,质轻而坚硬,牢固可靠,不变形
技术参数:
1、幅宽:1000-5000mm
2、动程:60mm
3、植针密度:6500pcs/m,直径:1.83mm 针板采用铝合金材质做成。环氧树脂板,气囊锁紧针板。
4、针频:0-500r/min
5、针刺频率:Max=1200r/min
6、走布速度:Max=6m/min
7、装机功率:27.05kw
主轴:22kw(变频控制)
输出:1.5kw(变频控制)
剥托网板升降:2*1.5kw(变频控制)
循环油泵:0.37kw
冷凝器:0.18kw
8、主要组成部分:机架,主轴,推杆,针梁,针板,循环油路,冷凝装置等;
机架:30mm-Q235,整体抬高,三段式结构,高频振动时更稳固;
箱体:小箱体机构,与瑞士菲勒结构相同,动程38mm;
推杆:直径40mm
针梁:铸铝结构,质轻能够保证高效率;
剥托网板:12mm厚mn质,表面镀铬,采用电机升降方式,针深板距显示在设备标尺上,并在人机界面中显示;
9、工作原理:针板带动刺针上下高频运动,刺针上的钩齿带动纤维上下交织在一起,形成致密的无纺布,起修面效果。
